Jak rozšířit síť pro hosty, když je mezi jednotkami Deco switch?

Jak víme, host (guest) síť je síť oddělená od vaší hlavní sítě a poskytuje pouze přístup k internetu připojeným zařízením. Zařízení v host síti nemohou mít přístup k zařízením v hlavní síti.

Když připojíte jednu nebo více satelitních jednotek Deco k hlavní jednotce Deco pomocí switche, může být nutné na switchi přidat určitá nastavení, aby host síť na satelitních jednotkách Deco správně fungovala.

Případ 1: Pokud máte switch bez managementu.

Pokud se jedná o switch bez správy, není třeba na něm konfigurovat žádná další nastavení. Stačí je propojit a hlavní síť i hostující síť budou fungovat podle očekávání.

Zde jsou dvě typické topologie:

Případ 2. Pokud máte switch s managementem.

1. Ujistěte se, že máte aktuální verzi aplikace a firmwaru Deco. V případě jakýchkoli dotazů se prosím podívejte na níže uvedené: How to Update the Firmware of Deco

2. Pokud připojíte satelitní jednotku Deco k hlavní jednotce Deco pomocí switche s managementem, může se stát, že nebudete mít přístup k internetu prostřednictvím hostovské sítě satelitní jednotky.

1) Hlavní síť a host síť jsou odděleny pomocí VLAN. Host síť je ve výchozím nastavení tagovaná (tagged) ID VLAN 591, zatímco hlavní síť je netagovaná (untaged). ID VLAN si také můžete přizpůsobit v rozsahu od 3 do 1024. Zde jako příklad vezmeme ID VLAN 591.

Poznámka: Tlačítko VLAN ID se zobrazí pouze tehdy, jsou-li vaše Deco zařízení propojena přes switch.

2) Pokud máte pouze jedno satelitní Deco, předpokládáme, že hlavní Deco se připojuje k portu 1 switche, zatímco satelitní Deco se připojuje k portu 2.

Pokud máte dvě nebo více satelitních jednotek Deco, předpokládáme, že hlavní jednotka Deco se připojuje k portu 1 switche, zatímco satelitní jednotky Deco se připojují k portu 2 a port

3) Konfigurace switche

Zde uvádíme jako příklad inteligentní switch TP-Link TL-SG3428X. Ostatní switche fungují podobným způsobem.

Topologie 1 (pouze jedno satelitní Deco)

Nakonfigurujte nastavení VLAN pro host síť

Přejděte do L2 FEATURES >> VLAN >> 802.1Q VLAN >> Přidejte novou položku: Nastavte VLAN ID na 591 a VLAN Name jako Guest. Poté vyberte Tagged Ports (tagované) jako 1-2 (port 1 vede k hlavnímu Deco, port 2 vede k satelitnímu Deco). Poté klikněte na Apply pro uložení nastavení.

Nyní bude host síť správně fungovat.

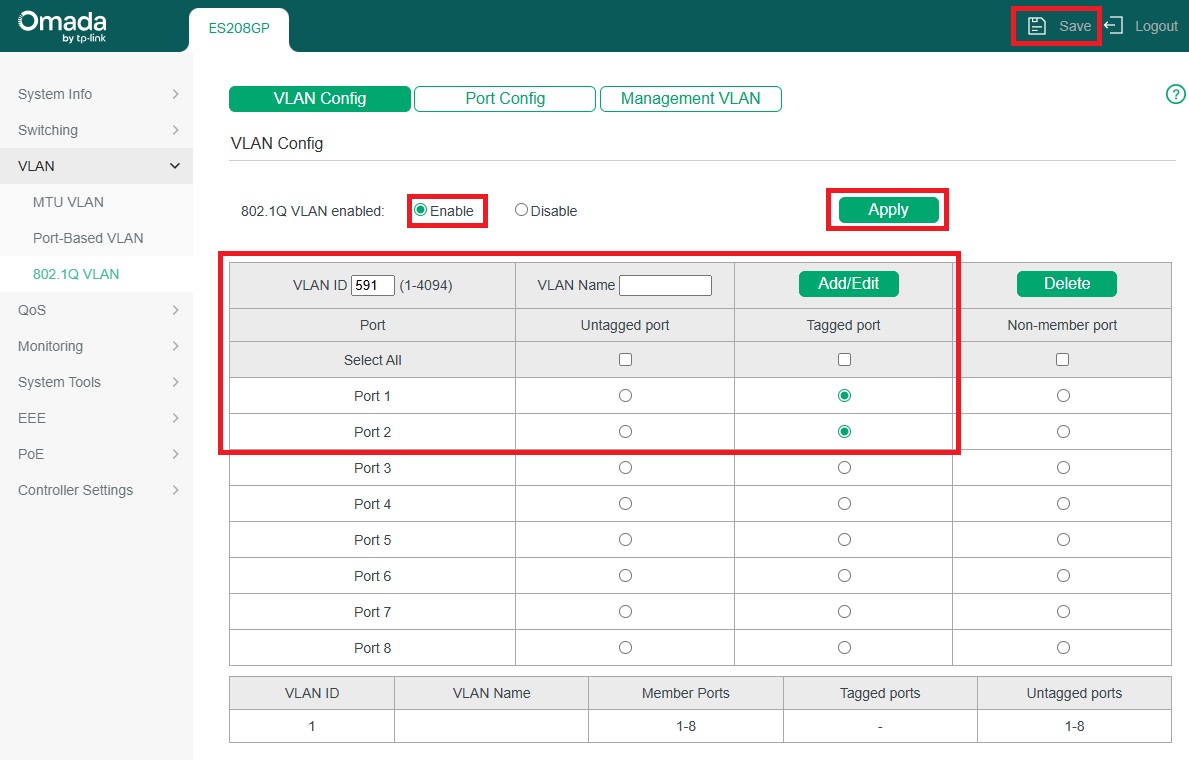

Zde je další příklad ze switche ES208G



Topologie 2 (dvě nebo více satelitních jednotek Deco)

Topologie 2 (dvě nebo více satelitních jednotek Deco)

Konfigurace nastavení VLAN pro host síť

Přejděte do L2 FEATURES >> VLAN >> 802.1Q VLAN >> Přidat novou položku: Nastavte ID VLAN jako 591 a název VLAN jako pro hosta. Poté vyberte Tagged ports (tagované) jako 1-3 (port 1 vede k hlavní jednotce Deco a porty 2 a 3 vedou ke dvěma satelitním jednotkám Deco). Poté klikněte na Použít pro uložení nastavení.

Nyní bude hostující síť správně fungovat na dvou satelitních jednotkách Deco.

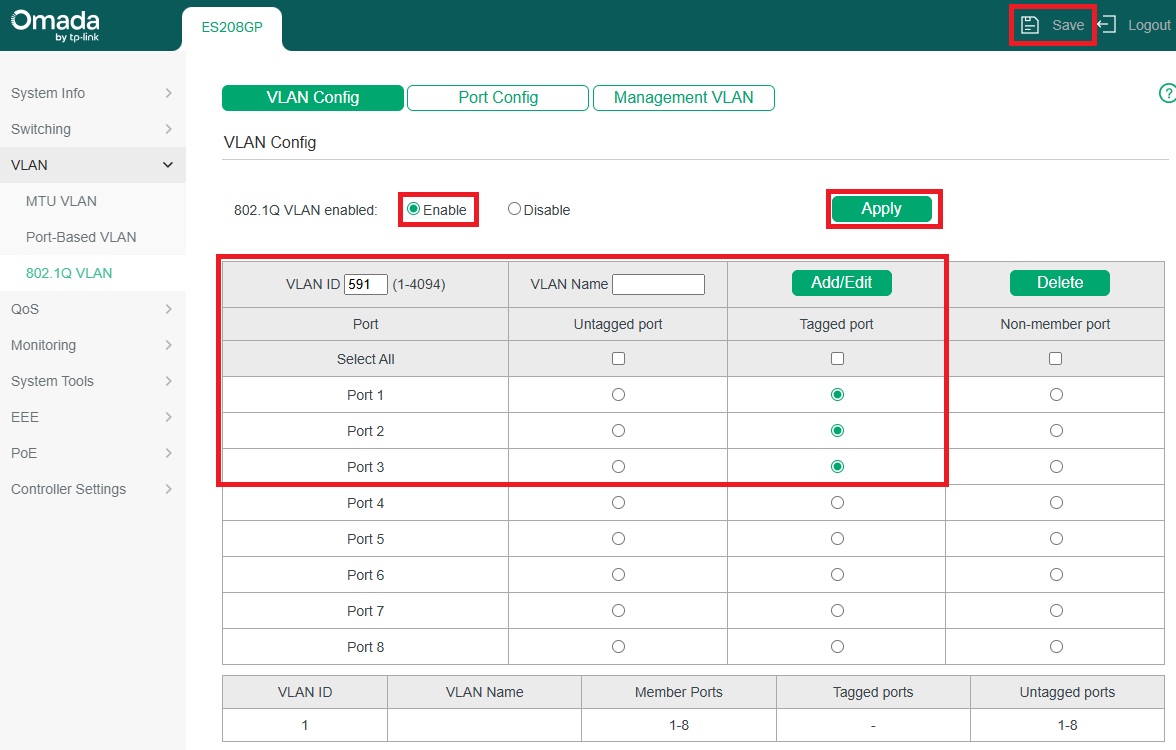

Zde je další příklad ze switche ES208G
