S7500-32C

Do projektów

Zarządzalny przełącznik Core L3 Omada Campus, stackowalny, 32 sloty 100G

32 sloty QSFP28 100 Gb/s
Fizyczne stackowanie dla wbudowanej redundancji i wydajności
M-LAG poprawiający niezawodność łącza od poziomu karty aż do urządzenia
Funkcje L3, takie jak OSPF, BGP, IS-IS, VRF, VRRP, PIM-SM/PIM-DM/PIM-SSM, ECMP i PBR
Strategie bezpieczeństwa, takie jak Secure Boot, RADSEC, IMPB, SFTP, 802.1X i Port Security
Wysoki poziom dostępności dzięki 2 gniazdom na zasilacze*, VRRP, ERPS i BFD
Łatwe O&M: NETCONF, Cofanie konfiguracji, Hot Patching, RSPAN i PTPv2
Scentralizowane zarządzanie w chmurze przez stronę Web lub aplikację Omada^‡

Dowiedz się więcej o Omada Pro >

Zastosowanie produktu

Omada Campus S7500-32C to wysoce wydajny, zarządzalny przełącznik L3 przeznaczony do warstwy Core, który oferuje routing L3, ultraszybkie prędkości przewodowe 100Gb/s, opcje stackowania i redundantne zasilanie*. Urządzenie zostało wyposażone w 32 sloty QSFP28 100Gb/s, możliwość fizycznego stackowania i scentralizowanego zarządzania. Wysoki poziom zabezpieczeń, łatwe O&A i rozbudowane funkcje zarządzania sprawiają, że przełącznik S7500-32C jest niezawodnym rozwiązaniem sieciowym dla sektora enterprise, kampusów oraz ISP.

Wysoka prędkość połączeń i potężne stackowanie

32 sloty QSFP28 o prędkości 100 Gb/s zapewniają do 6,4 Tb/s wydajności przełączania na jednostkę. Możliwość fizycznego stackowania do 12 jednostek^△ zwiększa wydajność i redundancję sieci.

Rozbudowane możliwości warstwy 3

Przełącznik wyposażony jest w wiele protokołów routingu Warstwy 3 wspierających skalowanie sieci. Obsługiwany jest OSPF, BGP, IS-IS, VRF, VRRP, PIM-SM/PIM‑DM/PIM-SSM, ECMP i PBR. W złożonych, wielkoskalowych środowiskach sieciowych, dynamiczne protokoły routingu adaptują się automatycznie do zmian w topologii sieci i wybierają najlepszą ścieżkę transmisji na podstawie warunków sieci w czasie rzeczywistym, aby zachować stabilność działania.

Zaawansowane funkcje bezpieczeństwa

Ochronę sieci przed wieloma zagrożeniami zapewnia Secure Boot, RADSEC, IMPB, Dynamiczna inspekcja ARP, SFTP, 802.1X i Secure Shell. Secure Boot chroni system operacyjny przed szkodliwymi atakami.

Wysoki poziom dostępności

Redundantne zasilanie* i VRRP to idealny wybór do niezawodnej architektury sieciowej. ERPS obsługuje szybką ochronę i odzyskiwanie w topologii pierścienia, podczas gdy BFD umożliwia wykrywanie awarii poniżej 1 sekundy w celu błyskawicznego równoważenia routingu protokołu. M-LAG zwiększa niezawodność łącza od poziomu karty, aż do urządzenia.

Łatwe obsługiwanie i konserwacja

Przełącznik może być konfigurowany i zarządzany za pomocą protokołu NETCONF, zmniejszając w ten sposób ilość błędów związanych z ręczną konfiguracją i podnosząc wydajność aktualizacji oprogramowania. Przywracanie konfiguracji umożliwia przywrócenie poprzednich ustawień, jeśli wystąpią błędy. Technologia wprowadzania łatek w locie (Hot Patching) zapewnia możliwość naprawy defektów oprogramowania bez konieczności ponownego uruchamiania urządzenia, co pozwala uniknąć przerw w działaniu firmy. PTPv2 i 802.1AS zapewniają precyzję synchronizacji na poziomie czasu poniżej 1 mikrosekundy, poprzez wykorzystanie sprzętowego znakowania czasowego (timestamping).

Integracja z Omada Pro

Integracja z systemem Omada zapewnia scentralizowane zarządzanie w chmurze i wiele funkcji zarządzania, takich jak Zero-Touch Provisioning (ZTP) i Inteligentne wykrywanie anomalii^‡. Platforma Omada Pro Software Defined Networking (SDN) integruje urządzenia sieciowe, takie jak Punkty dostępowe, Przełączniki i Routery, zapewniając w ten sposób w 100% scentralizowane zarządzanie w chmurze. Omada tworzy wysoce skalowalną sieć, którą można zarządzać z poziomu jednego interfejsu.

Poza centralnym zarządzaniem przez stronę Web lub aplikację Omada, S7500-32C może być zarządzany przez intuicyjny interfejs graficzny lub CLI, a obie te metody są chronione przez szyfrowanie SSL lub SSH. SNMP (v1/v2c/v3) oraz RMON wspierają sprawdzanie stanu i powiadamianie o nieoczekiwanych zdarzeniach.

CECHY SPRZĘTOWE

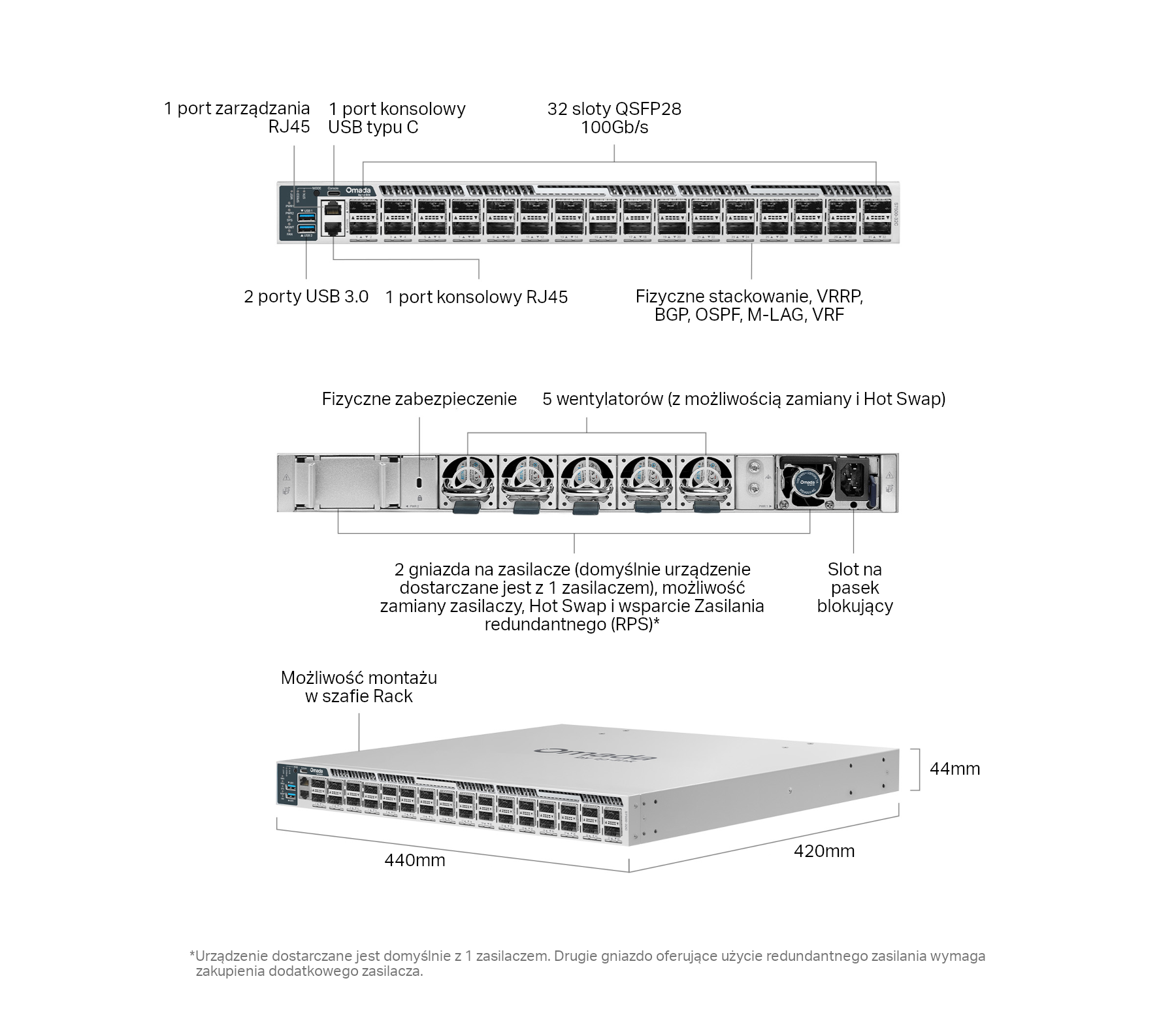

Porty	• 32 sloty QSFP28 40/100G • 2 porty USB 3.0 • 1 port konsolowy RJ45 • 1 port konsolowy USB typu C • 1 port do zarządzania RJ45
Ilość wentylatorów	5 wentylatorów z możliwością zamiany i Hot Swap
Zasilanie	Dwa gniazda na moduły zasilające z możliwością Hot Swap(100–240 V AC, 50/60 Hz) Urządzenie dostarczane jest domyślnie z 1 modułem zasilającym PSM550-AC. Użycie drugiego gniazda w celu uzyskania redundantnego zasilania wymaga zakupu dodatkowego modułu.
Wymiary (S x G x W)	440 × 420 × 44 mm (17,3 × 16,5 × 1,7 cali)
Montaż	Szafa Rack
Maks. zużycie energii	• Maksymalnie 311,2W @ 220V/50Hz 25 °C • Maksymalnie 316,7W @ 110V/60Hz 25 °C
Ilość generowanego ciepła	• 1061,16 BTU/g @ 220V/50Hz 25 °C • 1080,02 BTU/g @ 110V/60Hz 25 °C

WYDAJNOŚĆ
Bufor pakietów	24 MB
Ramki jumbo	9 KB
Stackowanie	• Maksymalna liczba urządzeń w stacku: 12 w trybie autonomicznym, 4 w trybie kontrolera • Port stackowania: 100G QSFP28 (wszystkie porty uplink mogą być używane jako porty stackowania)** • Przepustowość stacka: do 6,4 Tb/s (Wszystkie 32 sloty QSFP28 ustawione jako porty stackowania)
Wydajność przełączania	6,4 Tb/s
Szybkość przekierowań pakietów	2,8 Bp/s
Tablica adresów MAC	Maksymalnie 256 K

FUNKCJE OPROGRAMOWANIA
M-LAG	• Konfiguracja domeny M-LAG • DAD (Dual-Active Detection) • Peer-Link-Port LAG
PTP	• IEEE 1588v2 (PTPv2), IEEE 802.1AS • Typ zegara: OC, BC, E2ETC, P2PTC
Funkcja Quality of Service	• Class of Service - 8 kolejek priorytetowania - Priorytet portu - Priorytet IEEE 802.1p - Priorytet DSCP/ToS - Tryb harmonogramu priorytetu: SP/WRR na kolejkę - Konfiguracja wagi kolejki: Dla trybu WRR/SP+WRR • Kontrola przepustowości - Ograniczenie prędkości - Kontrola Storm • Głosowy VLAN • WRED
Cechy przełącznika L3	• Interfejsy L3: 4094 (IPv4,IPv6) • Trasy statyczne: 2048 IPv4, 1024 IPv6 • Tablica hostów routera: Maksymalnie 22528 wpisy • Wpisy sieci IPv4 routera: Maksymalnie 516096 (współdzielone z Wpisami sieci IPv6 routera) • Wpisy sieci IPv6 routera: Maksymalnie 258048 (współdzielone z Wpisami sieci IPv4 routera) • ECMP • Dynamiczny ARP: 45056 • ND: 45056 • DHCPv4 Serwer: Maksymalnie 512 pule IP • DHCPv4/v6 Relay • VRRPv2/v3 • OSPFv2/v3 • RIPv1/v2 • RIPng • VRF • IS-ISv4/v6 • BGPv4 • PIM-SM/PIM-DM/PIM-SSM • IGMPv1/v2/v3, Grupy IGMP: 2048 • BFD: 16 szablonów, 32 sesje • PBR • uRPF
Funkcje L2 i L2+	• LACP / Statyczny LAG • STP / RSTP / MSTP / STP Security • ERPS • Izolacja portu • Wykrywanie pętli zwrotnych (Loopback) • Bezpieczeństwo portu • Sticky MAC • Kontrola przepływu 802.3x • Obicie lustrzane portu • RSPAN • LLDP • LLDP-MED • Multicast - IGMP Snooping - MLD Snooping - Multicast VLAN Registration (MVR) - Maksymalna tablica Multicast: 1K (IPv4, IPv6) - Fast Leave - IGMP Snooping Querier - MLD Snooping Querier - Filtrowanie Multicast - Odrzucenie Unknown Multicast
Funkcje zaawansowane	• Automatyczne wykrywanie urządzeń^‡ • Grupowa konfiguracja^‡ • Grupowa aktualizacja oprogramowania^‡ • Inteligentne monitorowanie sieci^‡ • Ostrzeżenia o nietypowych zdarzeniach^‡ • Ujednolicona konfiguracja^‡ • Harmonogram restartów^‡ Funkcje ISP: • 802.3ah Ethernet Link OAM • L2PT (Layer 2 Protocol Tunneling) • Device Link Detect Protocol (DLDP) • DDM • sFlow
Sieci VLAN	• 802.1Q VLAN(802.1q): 4K VLAN • MAC VLAN: 200 wpisów • Protokół VLAN (IEEE 802.1v) - 16 szablonów protokołu VLAN - 12 grup protokołu VLAN • QinQ(VLAN VPN): 256 wpisów • Prywatny VLAN • GVRP
Bezpieczeństwo transmisji	• Wiązanie IP-MAC-Port - 1024 wpisy - Skanowanie ARP - Wiązanie ręczne - DHCP Snooping • Wiązanie IPv6-MAC-Port - 1024 wpisy - DHCPv6 Snooping - Wiązanie ręczne - ND Snooping • Inspekcja ARP (Dynamiczna) • Wykrywanie ND • Ochrona źródłowego adresu IP • Ochrona źródłowego adresu IPv6 • RA Guard: 30 wpisów • DoS Defend • Filtr DHCP • 802.1X - Uwierzytelnianie RADIUS - RADIUS Accounting - Równoważenie obciążenia Serwera RADIUS - RADSEC - Sieć VLAN dla gości - Przydzielanie VLAN - MAB • AAA (w tym TACACS+) • ACL • Secure Boot

ZARZĄDZANIE
Aplikacja Omada	Tak, poprzez Kontroler Omada Pro
Scentralizowane zarządzanie	• Kontroler Omada Pro oparty na Chmurze • Kontroler sprzętowy Omada Pro • Kontroler programowy Omada Pro
Dostęp do chmury	Tak, poprzez Kontroler Omada Pro
Bezobsługowa konfiguracja ZTP	Tak. Wymaga użycia Kontrolera Omada Pro opartego na Chmurze
Funkcje panelu zarządzania	• Interfejs graficzny GUI • Interfejs wiersza poleceń CLI przez port konsolowy, telnet • SNMP v1/v2c/v3 - Trap/Inform - RMON (grupy 1, 2, 3, 9) • Szablon SDM • Klient DHCP/BOOTP • 802.1ab LLDP/LLDP-MED • DHCP AutoInstall • Dual Image, Dual Configuration • Monitorowanie użycia procesora • Odzyskiwanie hasła • SNTP • Dziennik systemowy

INNE

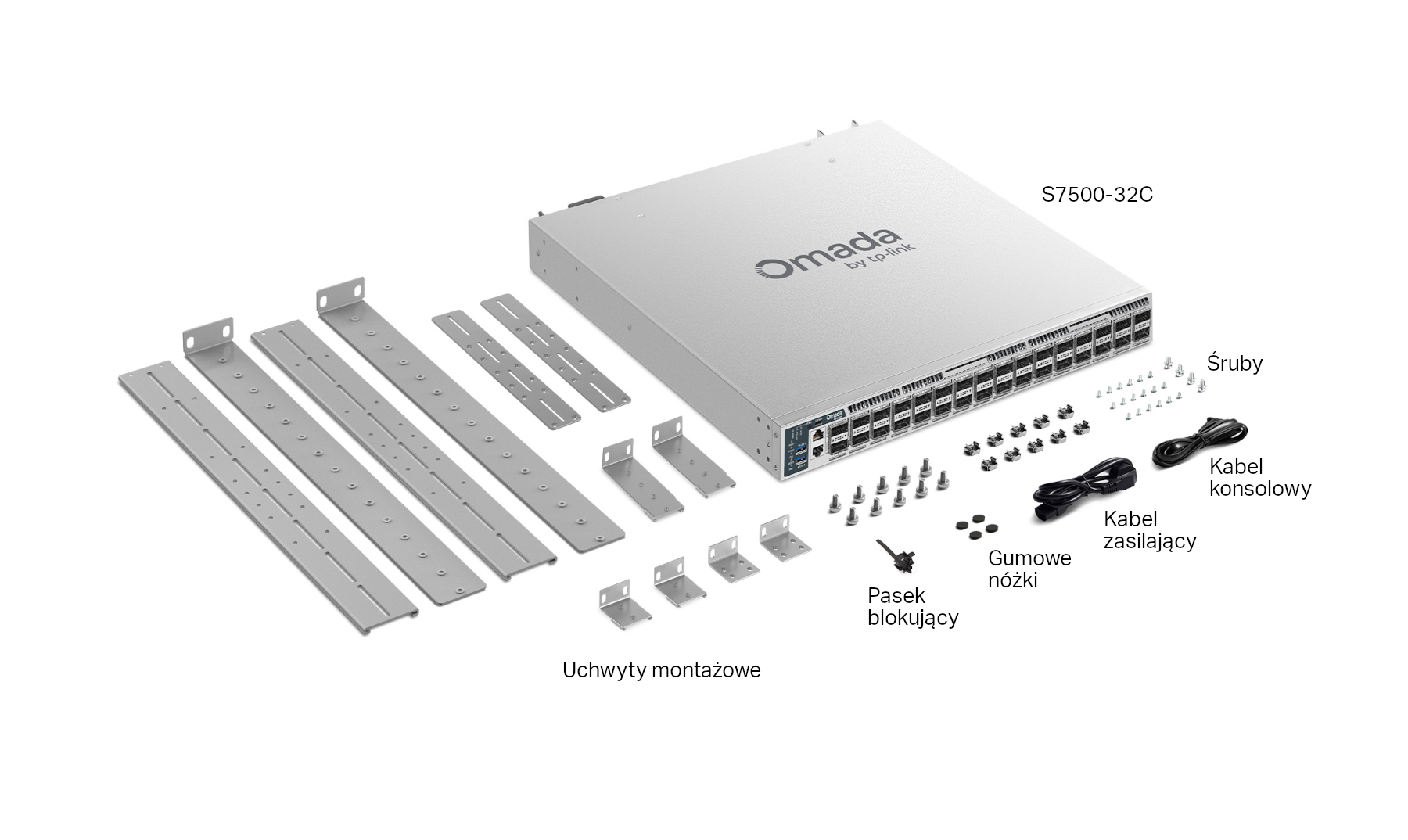

Zawartość opakowania	• S7500-32C • Kabel zasilający • Kabel konsolowy RJ45 • Pasek blokujący • Zestaw montażowy do szafy Rack • Gumowe nóżki • Instrukcja szybkiej instalacji
Wymagania systemowe	Microsoft® Windows® 98SE, NT, 2000, XP, Vista™, 7, 8, 10, 11 MAC® OS NetWare® UNIX® Linux
Środowisko pracy	• Dopuszczalna temperatura pracy: -5 ℃ do 45 ℃ (23 ℉ do 113 ℉) na wysokości 300 metrów -5 ℃ do 40 ℃ (23 ℉ do 104 ℉) na wysokości 2000 metrów -5 ℃ do 35 ℃ (23 ℉ do 95 ℉) na wysokości 3000 metrów • Dopuszczalna temperatura przechowywania: -40 ℃ do 70 ℃ (-40 ℉ do 158 ℉) • Dopuszczalna wilgotność powietrza: 10–90% RH, bez kondensacji • Dopuszczalna wilgotność przechowywania: 5–90% RH bez kondensacji

Aby uzyskać dodatkowe informacje dotyczące poszczególnych wersji produktu, przejdź do strony Wsparcie.

* Urządzenie dostarczane jest domyślnie z 1 modułem zasilającym PSM550-AC. Użycie drugiego gniazda na zasilacz wymaga zakupu dodatkowego modułu.

^‡ Te funkcje wymagają użycia Kontrolera Omada Pro SDN. Zero-Touch Provisioning wymaga użycia Kontrolera Omada Pro opartego na Chmurze.

^△ Obsługa fizycznego stackowania 12 jednostek w trybie autonomicznym.

** Sloty QSFP28 100G obsługują stackowanie wyłącznie przez moduły 100G DAC/100G QSFP28 zamiast modułów 40G DAC/40G QSFP.
