S7500-48XF4C

Do projektów

Zarządzalny przełącznik Aggregation L3 Omada Pro, stackowalny, 48 slotów 10G i 4 sloty 100G

48 slotów SFP+ 10 Gb/s i sloty QSFP28 100 Gb/s
Fizyczne stackowanie dla wbudowanej redundancji i wydajności
M-LAG poprawiający niezawodność łącza od poziomu karty aż do urządzenia
Funkcje L3, takie jak OSPF, BGP, IS-IS, VRF, VRRP, PIM-SM/PIM-DM/PIM-SSM, ECMP i PBR
Strategie bezpieczeństwa, takie jak Secure Boot, RADSEC, IMPB, SFTP, 802.1X i Port Security
Wysoki poziom dostępności dzięki 2 gniazdom na zasilacze*, VRRP, ERPS i BFD
Łatwe O&M: NETCONF, Cofanie konfiguracji, Hot Patching, RSPAN i PTPv2
Scentralizowane zarządzanie w chmurze przez stronę Web lub aplikację Omada^‡

Dowiedz się więcej o Omada Pro >

Zastosowanie produktu

Omada Pro S7500-48XF4C to wysoce wydajny, zarządzalny przełącznik L3 przeznaczony do warstwy Aggregation i Core, który oferuje routing L3, ultraszybkie prędkości przewodowe 100Gb/s, opcje stackowania i redundantne zasilanie*. Urządzenie zostało wyposażone w 48 slotów SFP+ 10Gb/s, 4 sloty QSFP28 100Gb/s, możliwość fizycznego stackowania i scentralizowanego zarządzania. Wysoki poziom zabezpieczeń, łatwe O&A i rozbudowane funkcje zarządzania sprawiają, że przełącznik S7500-48XF4C jest niezawodnym rozwiązaniem sieciowym dla sektora enterprise, kampusów oraz ISP.

Wysoka prędkość połączeń i potężne stackowanie

48 slotów SFP+ o prędkości 10 Gb/s i 4 sloty QSFP28 o prędkości 100 Gb/s zapewnia do 1760 Gb/s wydajności przełączania na jednostkę. Możliwość fizycznego stackowania do 12 jednostek^△ zwiększa wydajność i redundancję sieci.

Rozbudowane możliwości warstwy 3

Przełącznik wyposażony jest w wiele protokołów routingu Warstwy 3 wspierających skalowanie sieci. Obsługiwany jest OSPF, BGP, IS-IS, VRF, VRRP, PIM‑SM/PIM‑DM/PIM‑SSM, ECMP i PBR. W złożonych, wielkoskalowych środowiskach sieciowych, dynamiczne protokoły routingu adaptują się automatycznie do zmian w topologii sieci i wybierają najlepszą ścieżkę transmisji na podstawie warunków sieci w czasie rzeczywistym, aby zachować stabilność działania.

Zaawansowane funkcje bezpieczeństwa

Ochronę sieci przed wieloma zagrożeniami zapewnia Secure Boot, RADSEC, IMPB, Dynamiczna inspekcja ARP, SFTP, 802.1X i Secure Shell. Secure Boot chroni system operacyjny przed szkodliwymi atakami.

Wysoki poziom dostępności

Redundantne zasilanie* i VRRP to idealny wybór do niezawodnej architektury sieciowej. ERPS obsługuje szybką ochronę i odzyskiwanie w topologii pierścienia, podczas gdy BFD umożliwia wykrywanie awarii poniżej 1 sekundy w celu błyskawicznego równoważenia routingu protokołu. M-LAG zwiększa niezawodność łącza od poziomu karty, aż do urządzenia.

Łatwe obsługiwanie i konserwacja

Przełącznik może być konfigurowany i zarządzany za pomocą protokołu NETCONF, zmniejszając w ten sposób ilość błędów związanych z ręczną konfiguracją i podnosząc wydajność aktualizacji oprogramowania. Przywracanie konfiguracji umożliwia przywrócenie poprzednich ustawień, jeśli wystąpią błędy. Technologia wprowadzania łatek w locie (Hot Patching) zapewnia możliwość naprawy defektów oprogramowania bez konieczności ponownego uruchamiania urządzenia, co pozwala uniknąć przerw w działaniu firmy. PTPv2 i 802.1AS zapewniają precyzję synchronizacji na poziomie czasu poniżej 1 mikrosekundy, poprzez wykorzystanie sprzętowego znakowania czasowego (timestamping).

Integracja z Omada Pro

Integracja z systemem Omada Pro zapewnia scentralizowane zarządzanie w chmurze i wiele funkcji zarządzania, takich jak Zero-Touch Provisioning (ZTP) i Inteligentne wykrywanie anomalii^‡. Platforma Omada Pro Software Defined Networking (SDN) integruje urządzenia sieciowe, takie jak Punkty dostępowe, Przełączniki i Routery, zapewniając w ten sposób w 100% scentralizowane zarządzanie w chmurze. Omada Pro tworzy wysoce skalowalną sieć, którą można zarządzać z poziomu jednego interfejsu.

Poza centralnym zarządzaniem przez stronę Web lub aplikację Omada, S7500-48XF4C może być zarządzany przez intuicyjny interfejs graficzny lub CLI, a obie te metody są chronione przez szyfrowanie SSL lub SSH. SNMP (v1/v2c/v3) oraz RMON wspierają sprawdzanie stanu i powiadamianie o nieoczekiwanych zdarzeniach.

CECHY SPRZĘTOWE

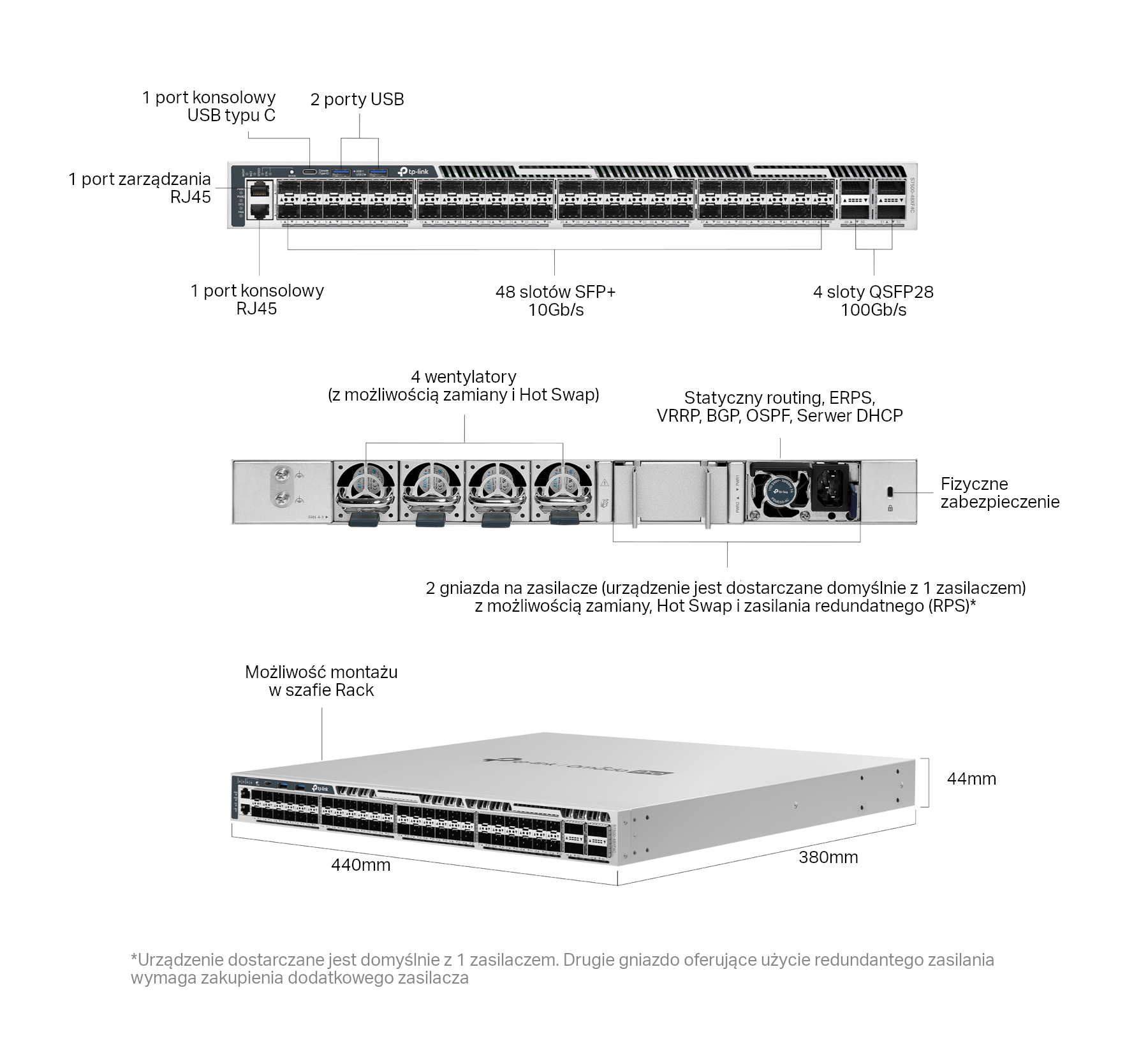

Porty	• 48 slotów SFP+ 1/10 Gb/s ** • 4 sloty QSFP28 40/100 Gb/s • 2 porty USB 3.0 • 1 port konsolowy RJ45 • 1 port konsolowy USB typu C • 1 port do zarządzania RJ45
Ilość wentylatorów	4 wentylatory z możliwością zamiany i Hot Swap
Zasilanie	Dwa gniazda na moduły zasilające z możliwością Hot Swap(100–240 V AC, 50/60 Hz) Urządzenie dostarczane jest domyślnie z 1 modułem zasilającym PSM550-AC. Użycie drugiego gniazda w celu uzyskania redundantnego zasilania wymaga zakupu dodatkowego modułu.
Wymiary (S x G x W)	440 × 380 × 44 mm (17,3 × 15,0 × 1,7 cali)
Montaż	Szafa Rack
Maks. zużycie energii	105,7 W (110 V/60 Hz) 109,3 W (220 V/50 Hz)
Ilość generowanego ciepła	360,7 BTU/g (110 V/60 Hz) 372,9 BTU/g (220 V/50 Hz)

WYDAJNOŚĆ
Bufor pakietów	10 MB
Ramki jumbo	9 KB
Stackowanie	• Maksymalna liczba urządzeń w stacku: 12 (tryb autonomiczny) • Port stackowania: Sloty QSFP28 100G (wszystkie porty uplink mogą być używane jako porty stackowania)*** • Przepustowość stacka: do 800 Gb/s (4 porty stackujące)
Wydajność przełączania	1760 Gb/s na jednostkę
Szybkość przekierowań pakietów	600 Mp/s
Tablica adresów MAC	128 K

FUNKCJE OPROGRAMOWANIA
Funkcja Quality of Service	• Class of Service - 8 kolejek priorytetowania - Priorytet portu - Priorytet IEEE 802.1p - Priorytet DSCP - Minimalna przepustowość kolejki - Tryb harmonogramu (SP, WRR, SP+WRR) • Kontrola przepustowości - Ograniczenie prędkości - Kontrola Storm • Głosowy VLAN • OUI definiowane przez użytkownika • Płynniejsze działanie • Akcje dla przepływu - QoS Remark (802.1P Remark, DSCP Remark)
Cechy przełącznika L3	• Interfejsy L3: 256 (IPv4,IPv6) • Trasy statyczne: 2048 IPv4, 1024 IPv6 • Tablica hostów routera: Maksymalnie 22528 wpisów • Wpisy sieci IPv4 routera: 40960 (współdzielone z Wpisami sieci IPv6 routera) • Wpisy sieci IPv6 routera: 40960 (współdzielone z Wpisami sieci IPv4 routera) • ECMP: 768 wpisy, maksymalnie 32 ECMP Nexthops na miejsce docelowe • Statyczny ARP: 1024 statycznych wpisów • Dynamiczny ARP: 45056 dynamicznych wpisów • ND: 45056 • Serwer DHCP: Maksymalnie 64 pule IP, Maksymalnie 8000 wpisów IP • DHCPv4/v6 Relay • VRRP: Wersja v2/v3, Maksymalnie 64 instancje, Maksymalnie 32 wirtualne IP na instancję • OSPFv2 - Instancje OSPF: 16 - Wpisy sieciowe: 256 wpisów - Wpisy obszaru dla Stub lub NSSA: 16 na instancję - Wpisy zakresu obszaru: 16 na instancję - Wpisy wirtualnego łącza: 16 na instancję • OSPFv3 - Wpisy obszaru dla Stub lub NSSA: 16 na instancję - Wpisy zakresu obszaru: 16 na instancję • RIPv1/v2 - Wpisy sieciowe: 256 - Wpisy redystrybucji: 20 • RIPng • IS-IS - Interfejsy IS-IS: 128 - Liczba obszarów IS-IS: 3 - Maksymalnie redystrybucji konfiguracji: 10 - IS-IS IPV6 - IS-IS BFD • BGP: Maksymalnie 20 redystrybucji konfiguracji • PIM-SM/PIM-DM/PIM-SSM - Wpisy trasy IP Multicast: 1K - PIM Neighbors: 256 - Maksymalnie interfejsów PIM: 128 • IGMP: Wersja v1/v2/v3, Maksymalnie 2048 grup multicast • BFD: 16 szablonów, 8 sesji • PBR • uRPF
Funkcje L2 i L2+	• Agregacja łączy • Spanning Tree Protocol • Wykrywanie pętli (loopback) oparte na portach i VLANach • Kontrola przepływu 802.3x • ERPS • Mirroring • RSPAN • Tablica adresów MAC • Multicast - IGMP Snooping - MLD Snooping - Multicast VLAN Registration (MVR) - Maksymalna tablica Multicast: 4K (IPv4, IPv6) - Fast Leave - Statyczne grupy Multicast IP - Filtrowanie Multicast - Uwierzytelnianie IGMP Snooping
Funkcje zaawansowane	• Automatyczne wykrywanie urządzeń^‡ • Grupowa konfiguracja^‡ • Grupowa aktualizacja oprogramowania^‡ • Inteligentne monitorowanie sieci^‡ • Ostrzeżenia o nietypowych zdarzeniach^‡ • Ujednolicona konfiguracja^‡ • Harmonogram restartów^‡ Funkcje ISP: • 802.3ah Ethernet Link OAM • L2PT (Layer 2 Protocol Tunneling) • Device Link Detect Protocol (DLDP) • DDM • sFlow
Sieci VLAN	• Maks. 4K grup VLAN (802.1q VLAN) • Tagowanie 802.1Q VLAN • Wpisy MAC VLAN: 200 • Multicast VLAN • VLAN zarządzania • VLAN VPN (QinQ): Maksymalnie 256 wpisów • GVRP • Protokół VLAN: Szablon protokołu 16, Protokół VLAN 12 wpisów • Głosowa sieć VLAN • Prywatny VLAN
Bezpieczeństwo transmisji	• Izolacja portu • Ochrona procesora (CPU-Defend) • Inspekcja ARP (Dynamiczna) • Ochrona przed atakami DoS • Wiązanie IP-MAC-Port - 1024 wpisy - DHCP Snooping - Inspekcja ARP - Ochrona źródłowego adresu IPv4 • Wiązanie IPv6-MAC-Port - 1024 wpisy - DHCPv6 Snooping - Wykrywanie ND - ND Snooping - Ochrona źródłowego adresu IPv6 • Filtr DHCP • Statyczna/Dynamiczna ochrona portów - do 64 adresów MAC na port • Kontrola Storm Broadcast/Multicast/Unknown-Unicast - tryb kontroli kb/s/współczynnik • 802.1X - Uwierzytelnianie oparte na Portach - Uwierzytelnianie oparte na MAC - Przydzielanie VLAN - MAB - Sieć VLAN dla gości - Wsparcie Uwierzytelniania i Accounting RADIUS • AAA (w tym TACACS+) • Bezpieczne zarządzanie Web przez HTTPS z SSLv3/TLS 1.2 • Bezpieczne zarządzanie przez wiersz poleceń (CLI) z SSHv2 • Kontrola dostępu oparta na IP/Port/MAC • Secure boot • RADSEC

ZARZĄDZANIE
Aplikacja Omada	Tak, poprzez Kontroler Omada Pro
Scentralizowane zarządzanie	• Kontroler Omada Pro oparty na Chmurze • Kontroler sprzętowy Omada Pro • Kontroler programowy Omada Pro
Dostęp do chmury	Tak, poprzez Kontroler Omada Pro
Bezobsługowa konfiguracja ZTP	Tak. Wymaga użycia Kontrolera Omada Pro opartego na Chmurze
Funkcje panelu zarządzania	• Interfejs graficzny GUI • Interfejs wiersza poleceń CLI przez port konsolowy, telnet • SNMP v1/v2c/v3 - Trap/Inform - RMON (grupy 1, 2, 3, 9) • Szablon SDM • Klient DHCP/BOOTP • 802.1ab LLDP/LLDP-MED • DHCP AutoInstall • Dual Image, Dual Configuration • Monitorowanie użycia procesora • Odzyskiwanie hasła • SNTP • Dziennik systemowy

INNE

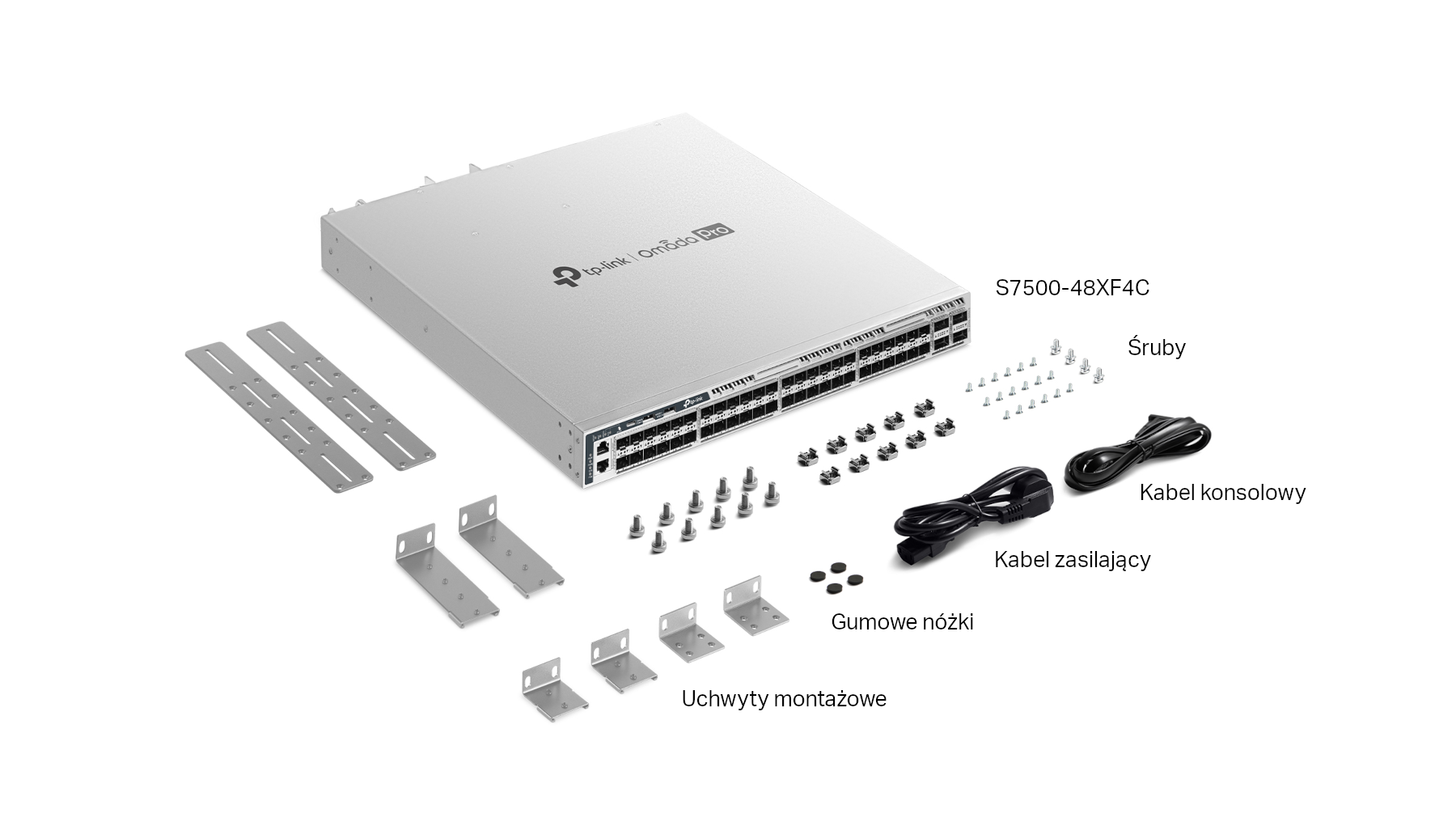

Zawartość opakowania	• S7500-48XF4C • Kabel zasilający • Kabel konsolowy RJ45 • Zestaw montażowy do szafy Rack • Gumowe nóżki • Instrukcja szybkiej instalacji
Wymagania systemowe	Microsoft® Windows® 98SE, NT, 2000, XP, Vista™, 7, 8, 10, 11 MAC® OS NetWare® UNIX® Linux
Środowisko pracy	• Dopuszczalna temperatura pracy: -5 ℃ do 50 ℃ (23 ℉ do 122 ℉) na wysokości 300 metrów -5 ℃ do 45 ℃ (23 ℉ do 113 ℉) na wysokości 2000 metrów -5 ℃ do 40 ℃ (23 ℉ do 104 ℉) na wysokości 3000 metrów • Dopuszczalna temperatura przechowywania: -40 ℃ do 70 ℃ (-40 ℉ do 158 ℉) • Dopuszczalna wilgotność powietrza: 10–90% RH, bez kondensacji • Dopuszczalna wilgotność przechowywania: 5–90% RH bez kondensacji

Aby uzyskać dodatkowe informacje dotyczące poszczególnych wersji produktu, przejdź do strony Wsparcie.

* Urządzenie dostarczane jest domyślnie z 1 modułem zasilającym PSM550-AC. Użycie drugiego gniazda na zasilacz wymaga zakupu dodatkowego modułu.

^‡ Te funkcje wymagają użycia Kontrolera Omada Pro SDN. Zero-Touch Provisioning wymaga użycia Kontrolera Omada Pro opartego na Chmurze.

^△ Obsługa fizycznego stackowania 12 jednostek w trybie autonomicznym.

** Obsługiwanych jest nie więcej niż 12 modułów SFP+ 10G RJ45 (SM5310-T). Zalecamy pozostawić 1 kolumnę przerwy pomiędzy 2 modułami SFP+ 10G RJ45.

*** Sloty QSFP28 100G obsługują stackowanie wyłącznie przez moduły 100G DAC/100G QSFP28 zamiast modułów 40G DAC/40G QSFP.
