Hướng dẫn cấu hình One-Key Disarming thông qua Alarm Input trên VIGI NVR

Hướng dẫn cấu hình

Cập nhật lần cuối: tháng chín 18, 2026

Giới thiệu (Introduction)

Tính năng One-Key Disarming trên VIGI NVR cho phép người dùng nhanh chóng chuyển đổi NVR giữa chế độ Arm và Disarm bằng cách sử dụng một thiết bị báo động ngoài được kết nối với cổng Alarm Input AI1. Tính năng này giúp người dùng tạm thời vô hiệu hóa các phản hồi báo động đã chọn khi cần thiết, chẳng hạn trong trường hợp truy cập được ủy quyền, đồng thời vẫn đảm bảo hệ thống có thể nhanh chóng quay trở lại trạng thái giám sát bình thường.

Bằng cách kết nối nút nhấn, công tắc hoặc thiết bị tiếp điểm khô (Dry Contact) với cổng Alarm Input AI1 trên VIGI NVR, người dùng có thể kích hoạt chức năng One-Key Disarming đã được cấu hình trước. Khi đó, NVR sẽ thay đổi trạng thái phòng thủ (Defense Status) và điều khiển các hành động liên kết báo động (Alarm Linkage Actions) đã được chọn, chẳng hạn như:

Buzzer
Screen Prompt
Push Notifications
Alarm Output
Sound and Light Alarm Linkage

Bài viết này hướng dẫn cách kết nối thiết bị báo động ngoài và cấu hình One-Key Disarming thông qua cổng Alarm Input AI1 trên VIGI NVR bằng giao diện quản lý (NVR GUI).

Yêu cầu (Requirements)

VIGI NVR hỗ trợ tính năng One-Key Disarming.

Model	Phiên bản phần cứng (Hardware Version)	Phiên bản firmware tối thiểu (Minimum Firmware Version)
VIGI NVR2008H-8MP(UN)	2.0	1.7.0 Build 260603 Rel.15327n
VIGI NVR2016H-16MP(UN)	2.0	1.7.0 Build 260603 Rel.15327n
VIGI NVR2016H-16P(UN)	2.0	Sẽ được hỗ trợ trong bản phát hành firmware sắp tới
VIGI NVR2016H (UN)	2.0	Sẽ được hỗ trợ trong bản phát hành firmware sắp tới

Yêu cầu (Requirements)

Thiết bị Alarm Input bên ngoài.
Màn hình, chuột và cáp HDMI để cấu hình thông qua giao diện NVR GUI.

Cấu hình (Configuration)

Chức năng One-Key Disarming có thể được cấu hình thông qua NVR GUI hoặc Web Interface. Trong bài viết này, chúng tôi sử dụng NVR GUI để minh họa các bước cấu hình.

Kết nối thiết bị Alarm Input bên ngoài

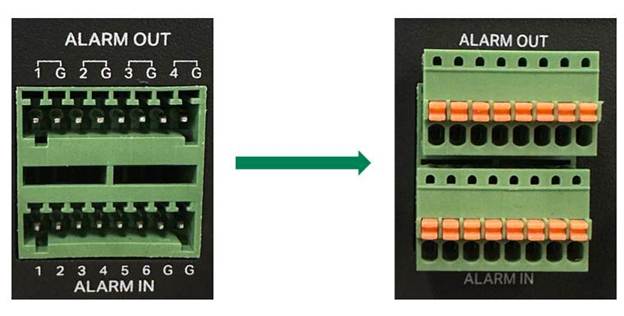

Bước 1. Cắm terminal block đi kèm vào cổng Alarm Interface tương ứng trên VIGI NVR.

Trong bài viết này, VIGI NVR2016H-16MP được sử dụng làm ví dụ để minh họa quá trình cấu hình.

Bước 2. Kết nối nút báo động, công tắc hoặc thiết bị Alarm Input bên ngoài với cổng Alarm Input AI1 trên NVR.

Kết nối thiết bị Alarm Input bên ngoài giữa cổng AI1 (Port 1) và cổng G trên giao diện Alarm Input của NVR.

Phương thức đấu nối sẽ phụ thuộc vào loại thiết bị được sử dụng:

Loại thiết bị	Phương thức đấu nối

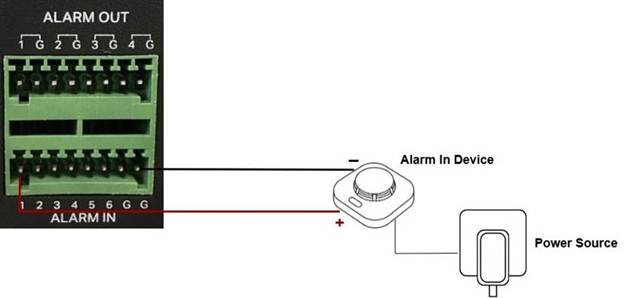

Thiết bị Alarm Input có nguồn, chẳng hạn như cảm biến	Kết nối cực dương (COM, +) của thiết bị với cổng Alarm Input AI1 trên NVR và kết nối cực âm (NO/NC, −) với cổng G của giao diện Alarm Input. Nếu thiết bị yêu cầu nguồn cấp bên ngoài, hãy kết nối thiết bị với nguồn điện ngoài theo sơ đồ minh họa bên dưới.
Nút nhấn/Công tắc báo động hoặc thiết bị tiếp điểm khô (Dry Contact)	Kết nối trực tiếp hai đầu dây của nút nhấn/công tắc hoặc thiết bị Dry Contact vào Alarm Input AI1 và cổng G của giao diện Alarm Input. Không cần nguồn điện ngoài.

Lưu ý:

Khi đấu nối Alarm Input, hãy sử dụng cổng G trong khu vực Alarm Input (ALARM IN). Không kết nối thiết bị vào cổng G của Alarm Output (ALARM OUT).
Normally Open (NO) nghĩa là trong điều kiện bình thường, mạch điện ở trạng thái hở. Khi có sự kiện báo động, mạch sẽ đóng, và NVR sẽ nhận được tín hiệu Alarm Input.
Normally Closed (NC) nghĩa là trong điều kiện bình thường, mạch điện ở trạng thái đóng. Khi mạch bị ngắt do có sự kiện báo động hoặc do lỗi đường dây, NVR sẽ nhận được tín hiệu Alarm Input.

Cấu hình One-Key Disarming thông qua NVR GUI

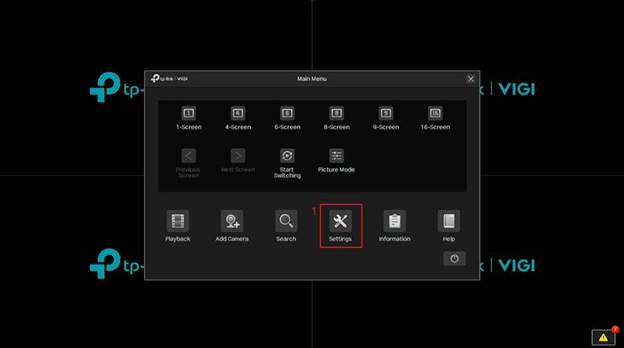

Bước 1. Nhấp chuột phải trên màn hình Live View, sau đó chọn Settings trong Main Menu.

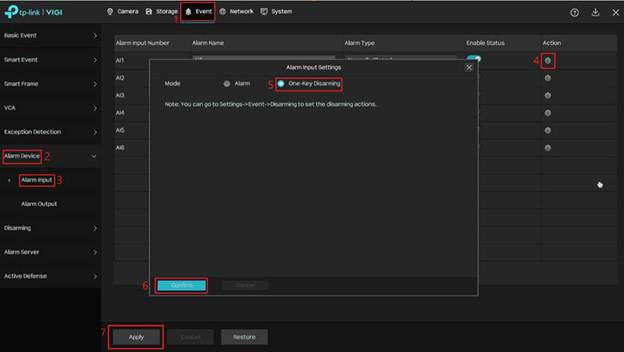

Bước 2. Truy cập:

Event > Alarm Device > Alarm Input

Bật Enable Status cho AI1, sau đó nhấp vào nút Configuration trong cột Action tương ứng với AI1.

Trong cửa sổ Alarm Input Settings:

Chọn One-Key Disarming làm hành động (Action).
Nhấp Confirm để xác nhận.
Cuối cùng, nhấp Apply để lưu cấu hình.

Lưu ý: Nếu Mode được đặt là Alarm trong cửa sổ Alarm Input Settings, thiết bị Alarm Input bên ngoài sẽ hoạt động như một bộ kích hoạt báo động. Khi được kích hoạt, NVR sẽ thực hiện các hành động liên kết (Linkage Actions) đã được cấu hình, chẳng hạn như Normal Action, Linkage Action, Alarm Output Linkage hoặc PTZ Linkage. Để biết thêm chi tiết, vui lòng tham khảo bài viết How to connect alarm device to VIGI NVR | TP-Link.

Bước 3.

Truy cập:

Event > Disarming > Disarming

để cấu hình các hành động Disarming.

Trên trang Disarming, chọn Mode và cấu hình các tùy chọn sau:

Mode: Xác định trạng thái hiện tại của chức năng One-Key Disarming.
- Khi chọn Disarm, các quy tắc Disarming đã cấu hình sẽ được áp dụng.
- Khi chọn Arm, chức năng Disarming sẽ bị vô hiệu hóa. Các hành động báo động trên NVR sẽ tuân theo cấu hình Normal Action ban đầu, trong khi các hành động Sound and Light Alarm Linkage của các kênh IPC sẽ tuân theo cấu hình Linkage Action ban đầu trên trang Basic Event hoặc Smart Event tương ứng.
Disarm Alarm Linkage Action: Chọn các hành động liên kết báo động của NVR sẽ được điều khiển khi chuyển sang chế độ Disarm, bao gồm:
- Buzzer
- Screen Prompt
- Pop-up Alarm Screen
- Push Notifications
- Highlight Window
- Send Email
- Send to Alarm Server
- Alarm Output

Khi Mode được đặt là Disarm, các hành động báo động của NVR được chọn tại đây sẽ không được kích hoạt.

Disarm Channel: Chọn các kênh mà chức năng Sound and Light Alarm Linkage sẽ được điều khiển.

Khi Mode được đặt là Disarm, các kênh được chọn sẽ chuyển sang trạng thái Disarmed, trong đó chức năng Sound and Light Alarm sẽ bị vô hiệu hóa.

Lưu ý:

1. Disarm Alarm Linkage Action chỉ áp dụng cho các Alarm Linkage Actions trên NVR và không làm thay đổi cấu hình Normal Action ban đầu. Khi Mode được đặt là Disarm, các hành động báo động được chọn sẽ không được thực thi. Khi Mode được đặt là Arm, các hành động báo động của NVR sẽ hoạt động theo cấu hình sự kiện (Event Configuration) ban đầu.

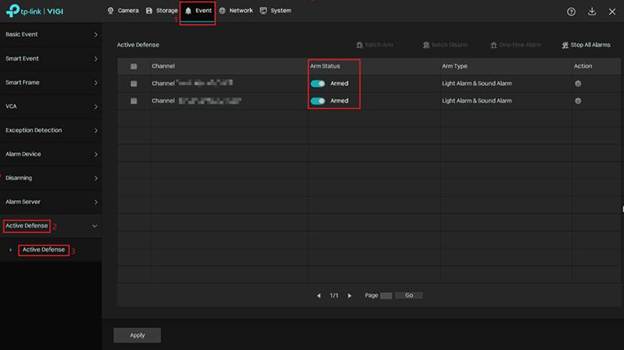

2. Disarm Channel dùng để thay đổi trạng thái Active Defense của các kênh được chọn. Bạn có thể kiểm tra trạng thái của từng kênh tại trang Active Defense.

Khi Mode được đặt là Disarm, các kênh được chọn sẽ chuyển sang trạng thái Disarmed.
Khi Mode được đặt là Arm, các kênh được chọn sẽ chuyển sang trạng thái Armed.

Hành vi thực tế của chức năng Sound Alarm và Light Alarm sẽ phụ thuộc đồng thời vào:

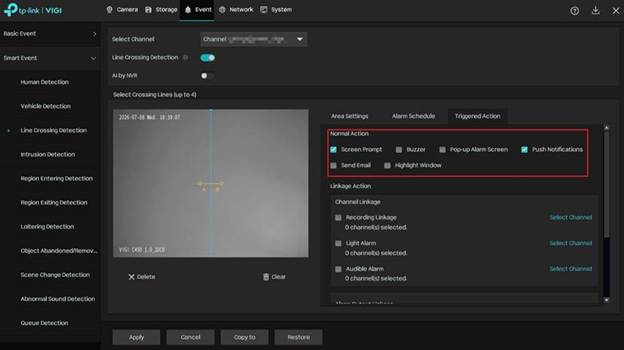

Cấu hình Linkage Action trên trang sự kiện (Basic Event hoặc Smart Event) tương ứng.

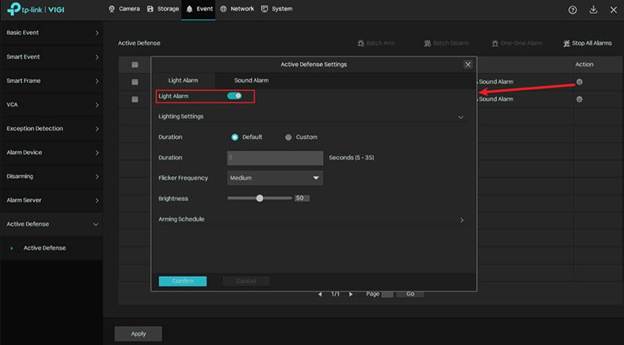

Trạng thái của hai tùy chọn Light Alarm và Sound Alarm, được cấu hình bằng cách nhấp vào nút Configuration trong cột Action trên trang Active Defense.

Bước 4.

Nhấp Apply để lưu cấu hình.

Sau khi cấu hình Disarming được áp dụng, mỗi lần thiết bị Alarm Input bên ngoài được kết nối với Alarm Input AI1 được kích hoạt, Mode sẽ tự động chuyển đổi giữa Arm và Disarm.

Kết luận (Conclusion)

Bạn đã cấu hình thành công chức năng One-Key Disarming thông qua Alarm Input AI1 trên VIGI NVR.

Sau khi hoàn tất cấu hình, thiết bị Alarm Input bên ngoài được kết nối với Alarm Input AI1 có thể được sử dụng để nhanh chóng chuyển đổi NVR giữa hai chế độ Arm và Disarm, giúp quản lý và kiểm soát các phản hồi báo động một cách thuận tiện và hiệu quả hơn.

Để tìm hiểu thêm về từng tính năng và cách cấu hình chi tiết, vui lòng truy cập Support Home để tải xuống hoặc tham khảo User Manual dành cho sản phẩm của bạn.
